OptimScam Q12

Escáner de inspección 3D de alta precisión

• Cámaras de 4 × 12,3 MP
• Rango de escaneo dual
• Fusión monocular-estéreo (MSF)
• Exposición múltiple

Alto desempeño confiable

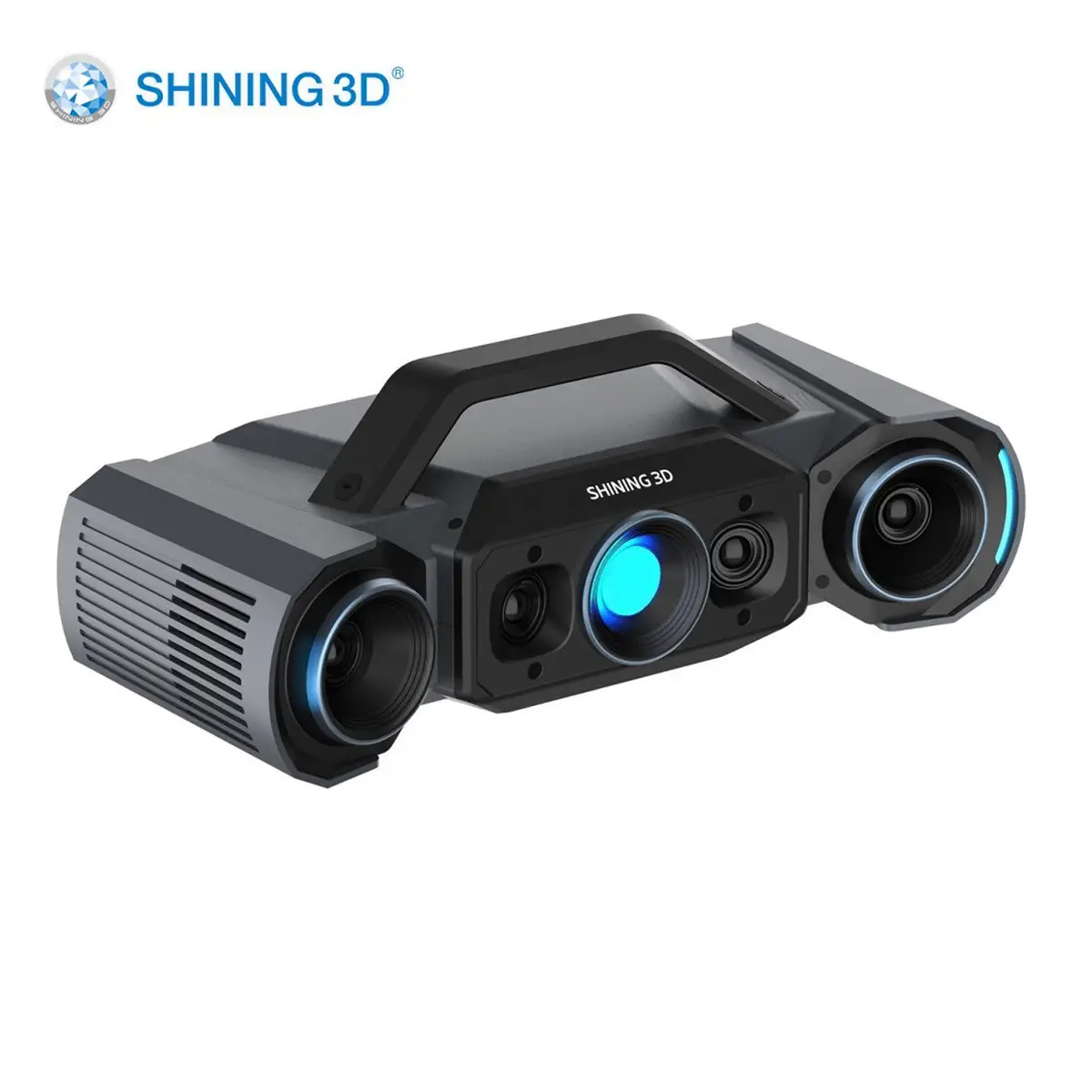

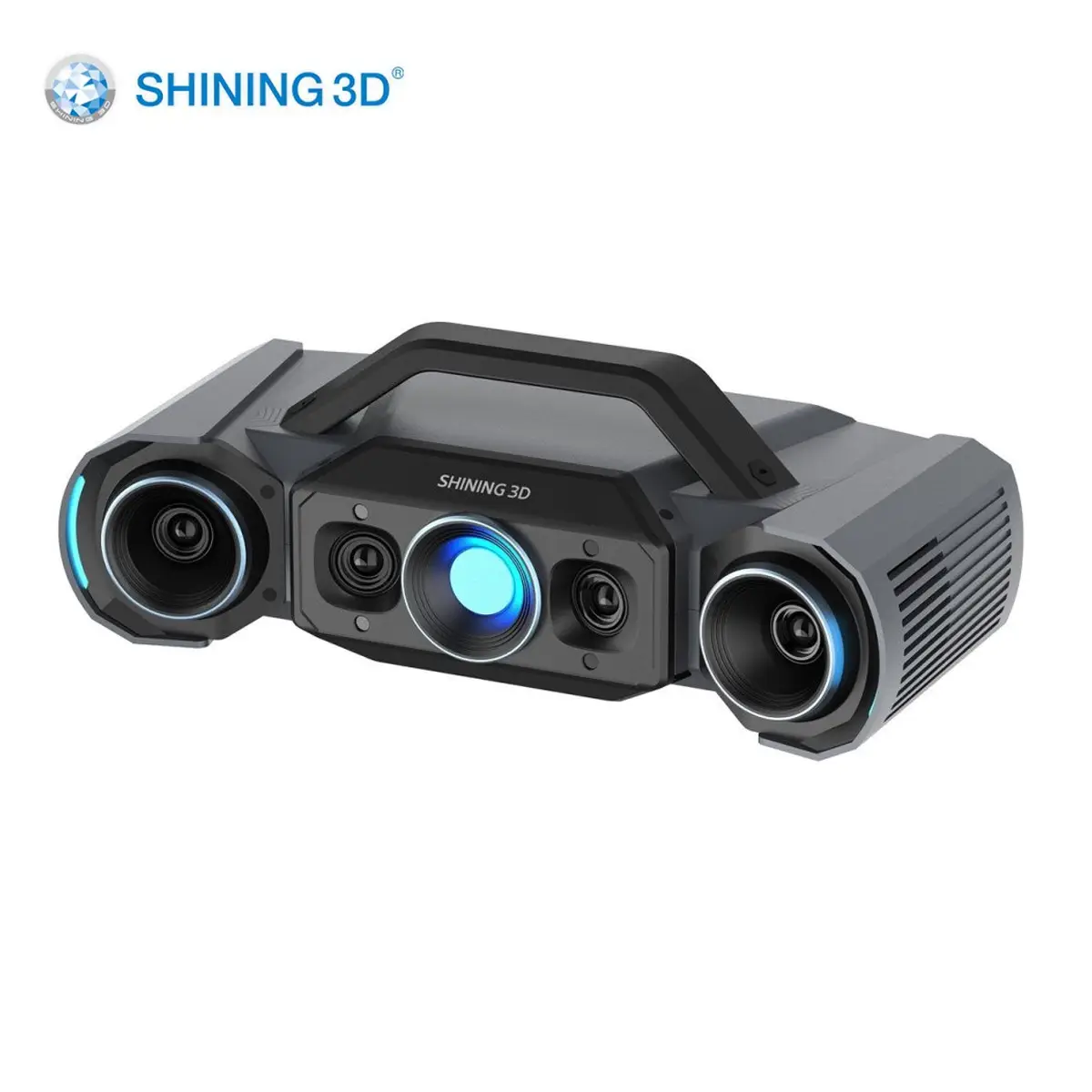

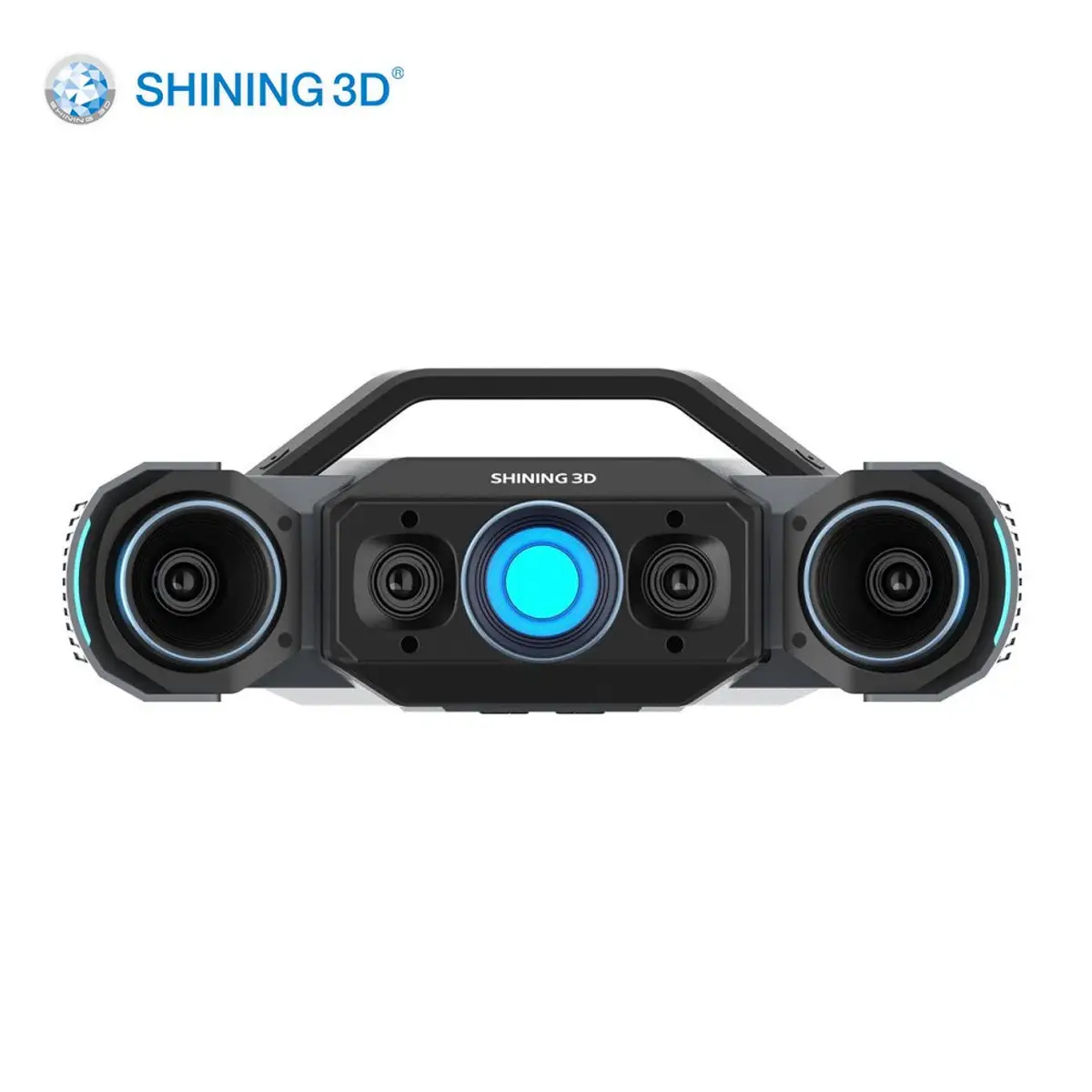

OptimScan Q12, equipado con 4 cámaras de 12,3 megapíxeles , captura con precisión características geométricamente detalladas en la superficie de un objeto.
Combinado con potentes módulos de hardware y algoritmos avanzados de reconstrucción 3D, ofrece una precisión impresionante de hasta 0,005 mm, lo que garantiza una repetibilidad estable.

Doble rango de exploración, fácil de manejar

El OptimScan Q12 cuenta con dos rangos de escaneo que se pueden cambiar con un solo clic, eliminando el ajuste manual de la apertura y la distancia focal.

• Gran alcance : 430 × 300 mm
• Rango pequeño : 160 × 110 mm

Los datos escaneados de diferentes rangos se pueden fusionar sin problemas en el software, lo que garantiza tanto la eficiencia como el detalle.

Fusión monocular-estéreo (MSF)

La función de fusión estéreo-monocular puede aumentar eficazmente la cobertura de datos y mejorar la integridad de los datos escaneados, como las esquinas y uniones de giro comunes de las piezas industriales.

Exposición múltiple, escaneo más rápido

Gracias a un módulo de computación de doble chip integrado , OptimScan Q12 ofrece una rápida adquisición de imágenes y procesamiento de datos. Cada disparo dura menos de un segundo , capturando la impresionante cifra de 12 millones de puntos con una precisión excepcional.

Para agilizar aún más el flujo de trabajo, Q12 ofrece múltiples modos de exposición , incluida la exposición automática inteligente , lo que reduce drásticamente el tiempo de escaneo y garantiza resultados óptimos en diversas condiciones de superficie.

Versátil y altamente adaptable

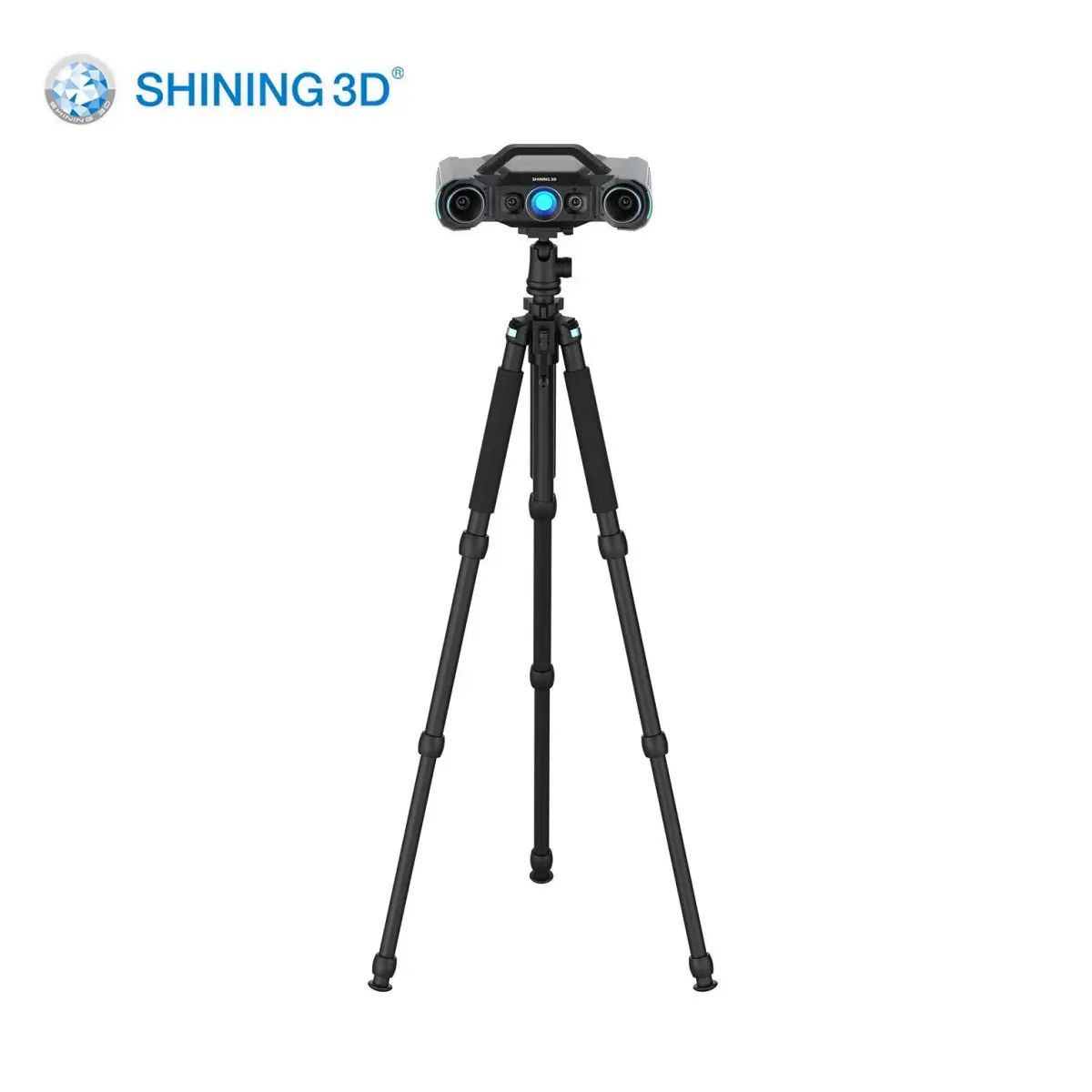

OptimScan Q12 es compacto y fácil de transportar, ofreciendo un escaneo manual flexible. Para un funcionamiento semiautomático, se combina con un trípode fijo y una plataforma giratoria automática con una carga de hasta 20 kg, lo que proporciona mayor eficiencia y consistencia en el escaneo. En modo totalmente automático, se integra con un robot para realizar tareas de inspección precisas y repetitivas.

Solución de inspección automatizada

OptimScan Q12 se integra perfectamente con el sistema de inspección 3D inteligente, lo que permite un flujo de trabajo totalmente automatizado desde el escaneo hasta la generación de informes.

Flujo de trabajo :

1.  Configuración de la ruta del robot
2. Escaneo 3D automatizado
3. Análisis automatizado de datos
4. Generación automatizada de informes

Rango de escaneo

Gran alcance: 430 × 300 mm,
Pequeño alcance: 160 × 110 mm

Exactitud

Rango grande: 0,015 mm,
Rango pequeño: 0,005 mm

Distancia entre puntos

Rango grande: 0,1 mm,
Rango pequeño: 0,04 mm

Distancia de trabajo

Gran alcance: 590 mm,
Pequeño alcance: 210 mm

Profundidad de campo

Gran alcance: 300 mm,
Pequeño alcance: 60 mm

Resolución

4 × 12,3 MP

Fuente de luz

LED azul

Peso

OptimScan Q12: 3,5 kg

Dimensiones

366 × 162 × 132 mm

Certificaciones

CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX

Prueba de aceptación

VDL/VDE 2634 Parte 2 (certificado en laboratorio de precisión certificado según ISO 17025)
